PIX4Dcatch: ทางเลือกใหม่ในการทำแผนที่ใต้ดินอย่างแม่นยำ

PIX4Dcatch: ทางเลือกใหม่ในการทำแผนที่ใต้ดินอย่างแม่นยำ

การทำแผนที่โครงสร้างใต้ดิน โดยเฉพาะอุโมงค์ มีความสำคัญอย่างยิ่งต่อการบำรุงรักษาโครงสร้างพื้นฐาน การตรวจสอบด้านความปลอดภัย และการวางผังเมืองในอนาคต แต่เดิมการเก็บข้อมูลดังกล่าวมักต้องใช้ Total Station ซึ่งแม้จะให้ความแม่นยำสูง แต่ก็มีค่าใช้จ่ายสูง ใช้งานยาก

PIX4Dcatch จึงเข้ามาเป็นทางเลือกใหม่ที่ช่วยลดต้นทุน โดยผสาน การรับสัญญาณ GNSS RTK, อัลกอริทึมโฟโตแกรมเมตรี, และ Pix4D AutoTag ทำให้สามารถทำแผนที่ได้แม่นยำแม้ในพื้นที่ไม่มีสัญญาณ GNSS จำกัด

ด้วยการทดลองทำแผนที่อุโมงค์

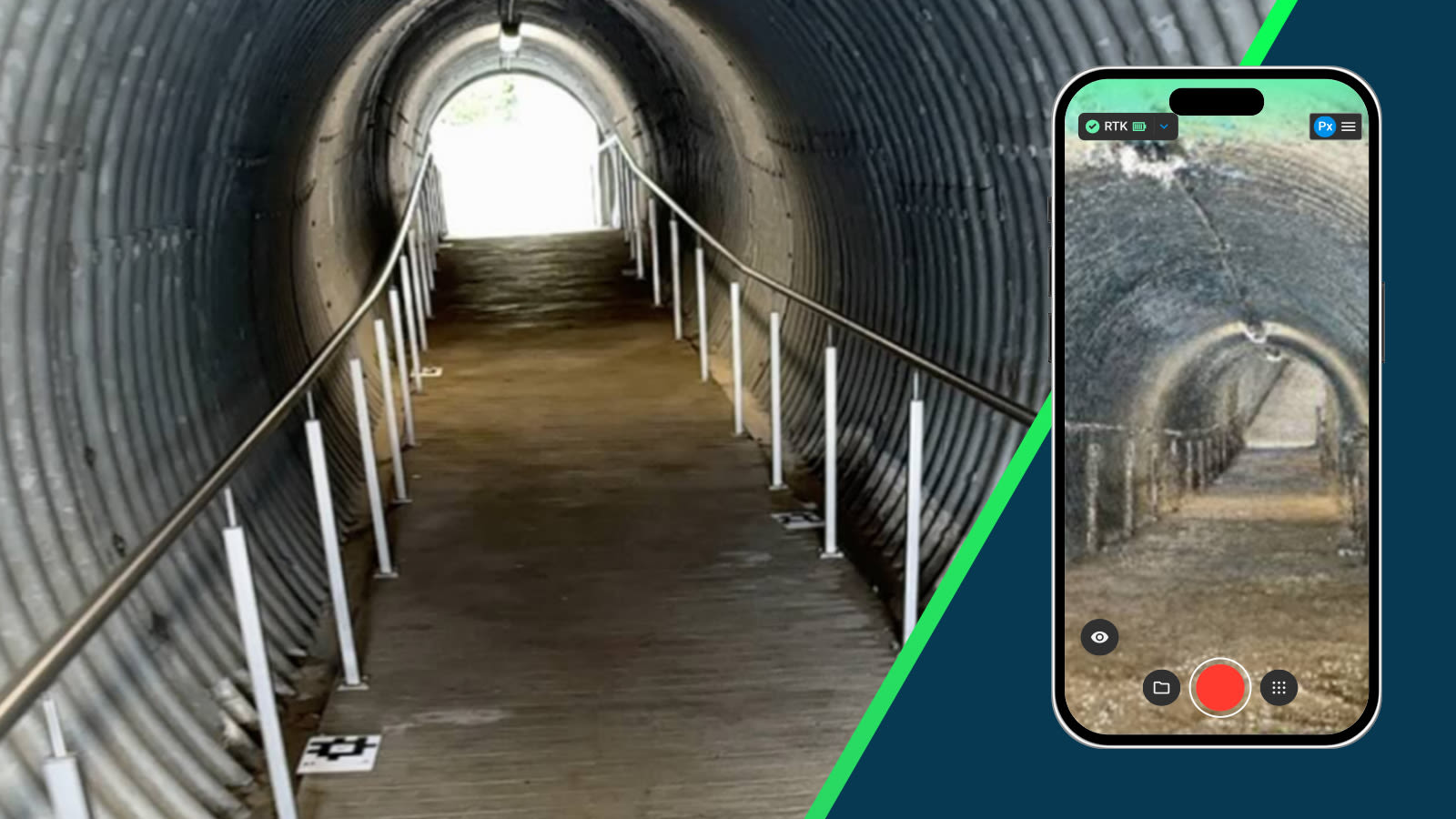

สแกนอุโมงค์ที่มีความยาวประมาณ 30 เมตร และมีเส้นผ่านศูนย์กลาง 3 เมตร โดยใช้ PIX4Dcatch บน iPhone 14 Pro + Emlid Reach RX (RTK) ร่วมกับ Pix4D Autotags

อุปสรรคหลักของการทำแผนที่ใต้ดินคือ: การไม่มีสัญญาณ GNSS, แสงน้อย, พื้นผิวซ้ำกัน

• โดยทั่วไปมักใช้ Total Station ในการทำงาน แต่ผลการทดลองยืนยันว่า สมาร์ตโฟน + RTK + AutoTags ก็ทำงานได้โดยให้ค่าคสามถูกต้องที่ใกล้เคียงกัน

สำหรับผลลัพธ์การทดลอง:

• โดยการสแกนแบบไป – กลับ พร้อมกับหมุนวนเก็บข้อมูล จะได้ point cloud สมบูรณ์ที่สุด และได้ค่าความคลาดเคลื่อนอยู่ที่ < 2.3 ซม. จากการตรวจเช็คทั้งหมด 29 จุด

สรุป

งานวิจัยนี้พิสูจน์ว่า

PIX4Dcatch + RTK + AutoTags สามารถทำแผนที่อุโมงค์ใต้ดินได้อย่างแม่นยำในระดับเซนติเมตร พร้อมกับ มีค่าใช้จ่ายต่ำกว่า และ ไม่จำเป็นต้องใช้ผู้เชี่ยวชาญ และเหมาะกับงานตรวจสอบโครงสร้าง ก่อสร้าง
